Тут я думаю будет ничего не понятно, в адекватном виде смогу прислать через несколько дней...
https://ibb.co/rZ6tHyd

Доброго всем здравия! Хочу поинтересоваться, может есть у кого нибудь схемка электронная принципиальная от аппарата Marathon-N7?

Нужно прям очень по зарез... Спасибо

Отредактировано Дмитрий Вральман (21-12-2023 16:46:52)

Подпись автора

С уважением.

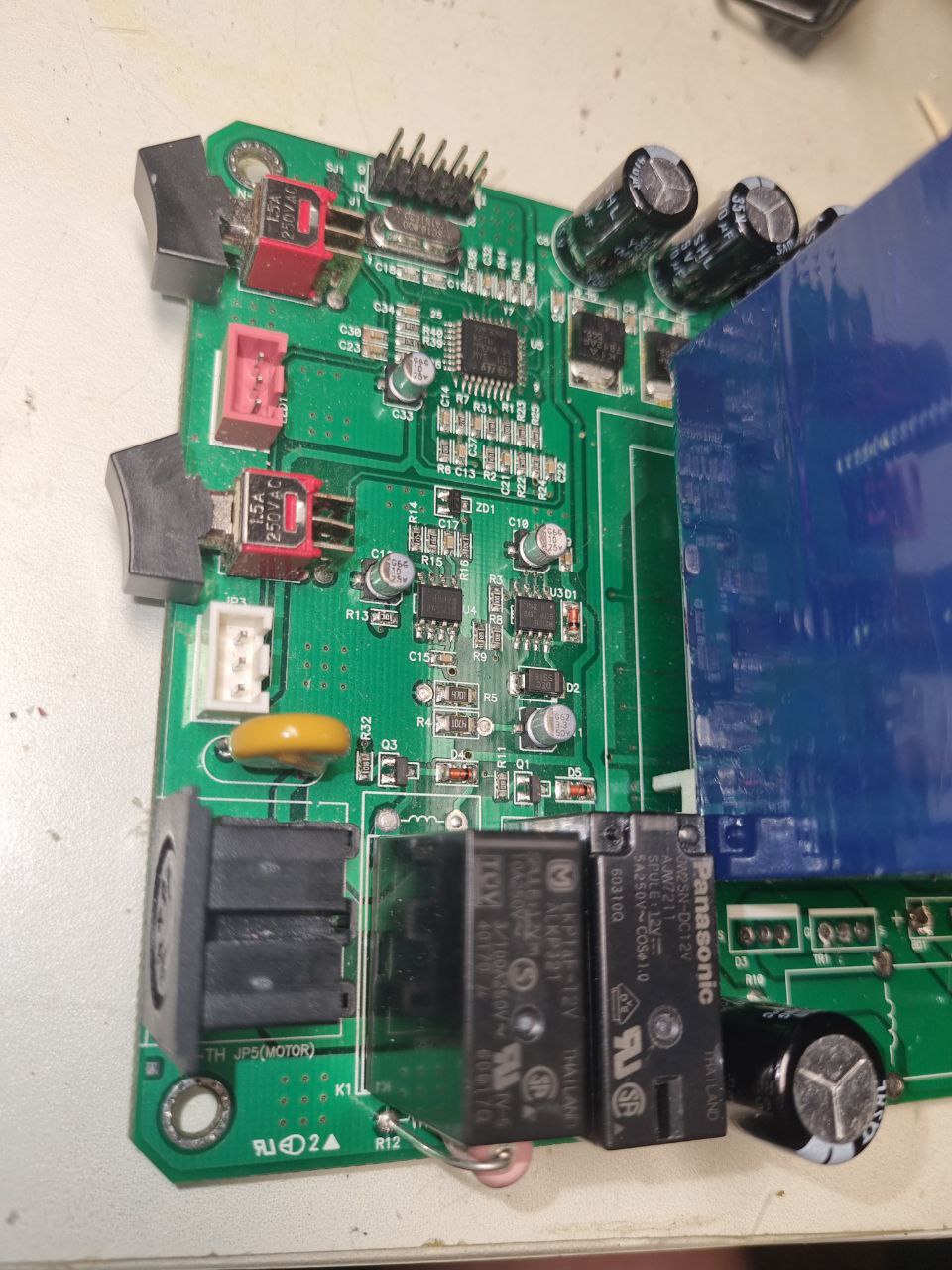

Добрый день. Всё прозаично просто. Купил пару лет назад сей девайс с авито. Работал зубным техником. включил его он запищал и ушёл в ошибку с мигающим диодом оранж/зел цвет. Видимо продали поломанный. Все эти симптомы при отключенном микромоторе, педали(а так же подключенном микромоторе, без педали). Так как в прошлом образование ремонт и обслуживание рдио-электронной техники, хотел бы сам попробовать починить, если не совсем всё позабыл а схема нужна мне для выяснения номиналов, маркировок некоторых элементов без распайки. Но уже выпаял. Но схема бы категорически не помешала.

Отредактировано Дмитрий Вральман (22-12-2023 16:26:24)

Подпись автора

С уважением.

Ага, понял, благодарю, спасибо

Подпись автора

С уважением.

Надо проверить сначала, а так есть аналоги, причём РФские

Подпись автора

Сайт1: https://gostcom.ru/
Сайт2: https://zatochka78.ru/

Боюсь показаться некропостером, но тема N7, последнее время, становится актуальной, за 4 месяца было в ремонте 4 аппарата, для нашего города это много, из-за дороговизны он не очень распространён. Так вот, этот самый R10 бывает разного номинала, 0,3; 3,3; 300 ом. Говорят про 6,5 ома, но таких сопротивлений не встречал. При попытке поставить вместо сгоревшего, предположительно 0,3 ома, 3,3 тот нагрелся до 160 градусов и благополучно накрылся, аппарат в защиту. С 0,3 работает, но малой мощностью. Предположение - на сборке собирают из транзисторов, что есть в наличии и к ним уже подставляют нужные резисторы.
